315噸四柱液壓機_熱壓成型液壓機

本機是一臺315噸四柱液壓機，三梁四柱式結構設計，工作臺面1260x1200mm，行程800mm，開口高度800mm，是應客戶要設計生產，配有上下加熱板，采用電加熱，專門用于生產塑料、橡膠、樹脂、SMC等材料的產品的模壓成型。315噸四柱液壓機由立柱、上下橫梁、滑塊、油缸等組成。采用優化的液壓系統和控制系統，可以提高導向精度，延長設備使用壽命。根據不同的加工工藝，液壓機具有裝配、成型、校正、切割、沖壓和拉伸功能。

315噸四柱液壓機_熱壓成型液壓機車間展示：

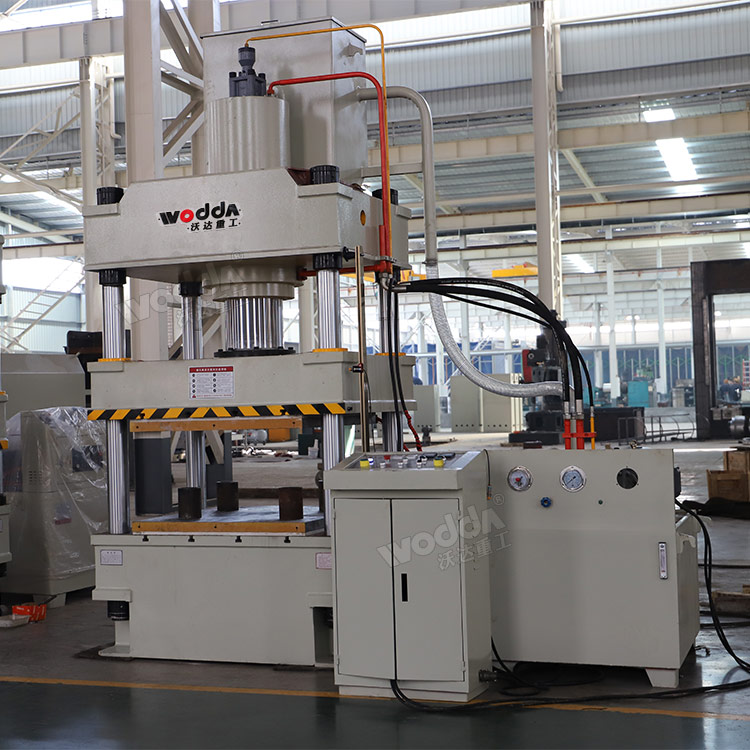

315噸四柱液壓機帶加熱板

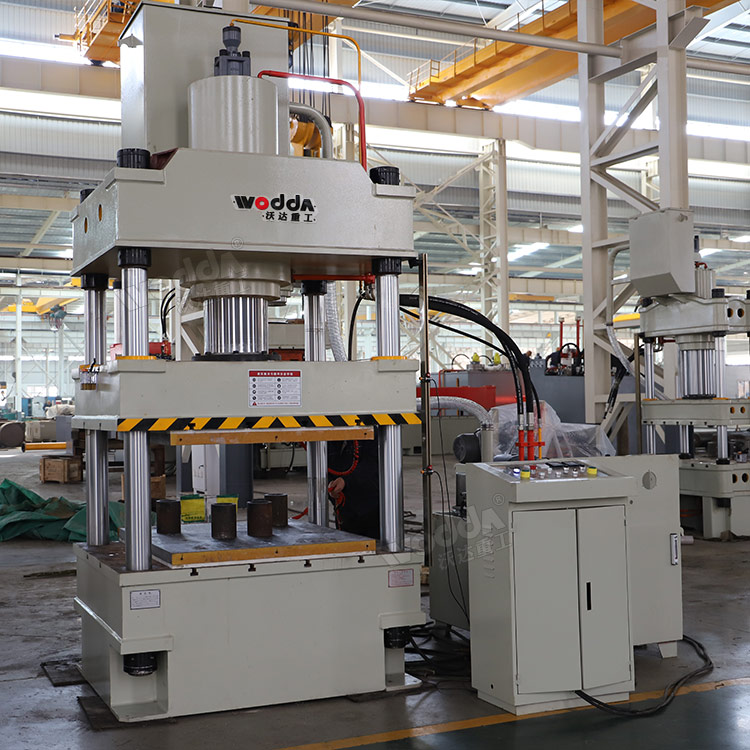

315噸熱壓成型液壓機

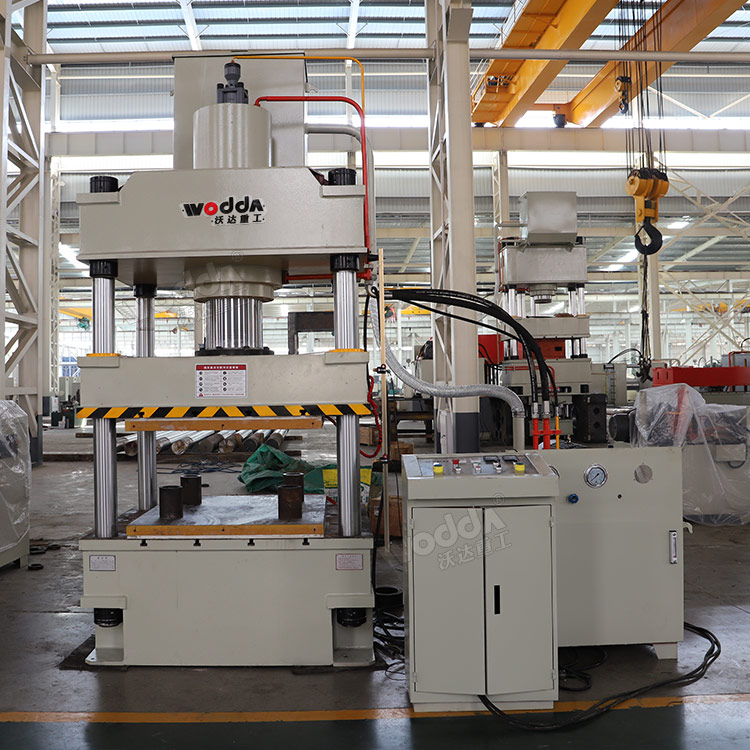

315噸三梁四柱液壓機

315噸四柱液壓機性能特點：

1、計算機優化結構設計，三梁四柱式結構，簡單、經濟、實用；

2、液壓控制采用插裝閥集成系統，動作可靠，使用壽命長，液壓沖擊小，減少了連結管路與泄漏點；

3、獨立的電氣控制系統，工作可靠，動作直觀，維修方便；

4、采用按鈕集中控制，具有調整、半自動兩種操作方式；

5、通過操作面板選擇，可實現定程、定壓兩種成形工藝，并具有保壓延時等功能；

6、滑塊的工作壓力，空載快速下行和慢速工進的行程范圍均可根據工藝需要進行調整。

315噸四柱液壓機技術參數：

設備型號：YQ32-315T

公稱壓力：3150KN

系統壓力：25Mpa

滑塊行程：800mm

開口高度：800mm

臺面尺寸：1260*1200mm

下行速度：100mm/s

工作速度：6-12mm/s

回程速度：60mm/s

電機功率：22KW

注：以上參數僅供參考，機器實際參數請以山東沃達重工史經理18963222388（微信同號）技術方案為準。

315噸三梁四柱液壓機由主機、液壓系統和電氣控制系統組成，具體如下：

1.主機：機身、油缸、工作臺。

(1)機身采用三梁四柱結構：由上、下橫梁、滑塊、工作臺、立柱等部件組成。上下橫梁、滑塊和工作臺采用高強度優質整體鑄鋼制造。四柱液壓機的立柱采用優質45#鋼，表面中頻淬火鍍鉻。

(2)油缸采用活塞缸，缸體采用優質45 #鋼，活塞桿表面中頻淬火，硬度高，使用壽命長。油缸主密封采用優質密封圈，確保密封可靠。

(3)工作臺和滑塊上都有T型槽，方便用戶安裝模具。

2.液壓系統由液壓泵、液壓閥、電機、油箱、油箱、冷卻器、過濾器、管路等組成。：

(1)液壓系統采用插裝式集成系統，靈敏可靠，密封性能好。

(3)油箱由鋼板焊接而成，采用封閉式油箱。吸油區和回油區分開，油箱上有清洗窗和放油塞，便于清洗和換油。油泵吸油口配有直通式吸油過濾器，保證油的清潔度和油泵及閥門的使用壽命。

3.電氣控制系統由電控箱、控制信號、控制面板和PLC可編程控制器組成。

(1)獨立電控柜，內置空氣開關、繼電器等電氣控制系統。

(2)各種報警信號、限位開關和按壓動作實現程序聯鎖。

(3)有一個集中控制面板，配有必要的操作按鈕和選擇開關。

(4)設備采用PLC可編程控制器，調整動作順序、保壓時間等。

4.操作方式

4.1壓機設有點動、自動操作方式。

4.2滑塊行程可進行調整。

4.3操作面板上的按鈕除完成壓機的全部動作外，還有“急停”按鈕。

5.安全裝置

6.1設置急停按鈕，按下急停按鈕，壓機立即停止。

6.2滑塊在上、下限位處均設有限位開關。

6.工作環境

6.1電源：三相380V（+5%），50HZ.

6.2工作環境溫度：0～40℃.
