200噸雙動薄板拉伸液壓機

200噸雙動薄板拉伸液壓機是液壓拉伸機的一種，采用四梁四柱式結構設計，也稱200噸四梁四柱液壓機，特別適用金屬薄板零件的拉伸成形、翻邊、彎曲和沖壓工藝，也可用于一般壓制工藝。200噸四梁四柱液壓機液壓系統采用二通插裝閥，電氣系統采用PLC控制，操作方便可靠，具有空程速度快、能耗小、壓邊力和拉伸力均可調等特點，是薄板成形的理想設備。

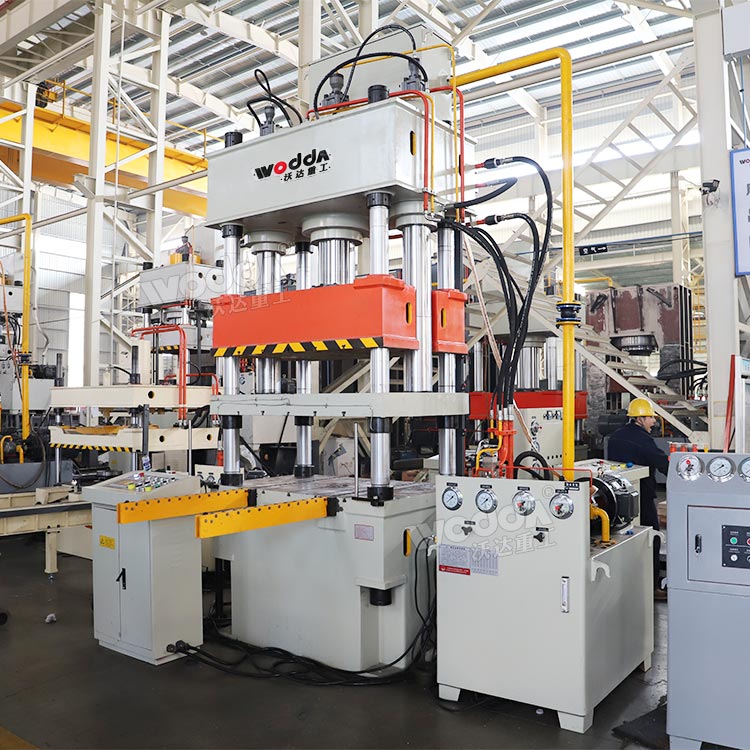

200噸雙動薄板拉伸液壓機

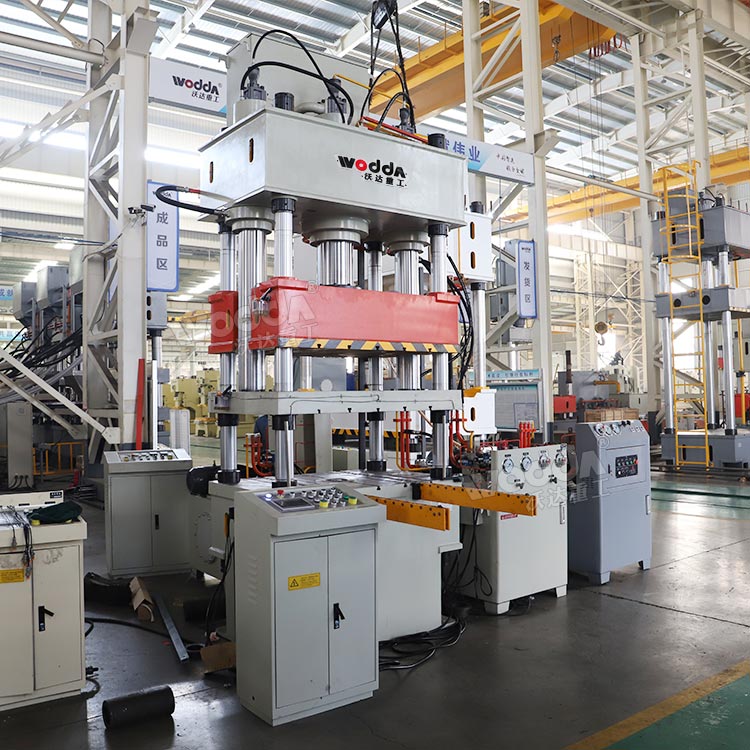

200噸四梁四柱液壓機

山東沃達重工設計生產的200噸雙動薄板拉伸液壓機有兩個活動橫梁，拉伸動梁裝在上面，壓邊動梁裝在下邊。在進行雙動拉伸的時候，壓邊動梁先下降，當壓邊動梁不在下降而變?yōu)楸籂顟B(tài)。此時，拉伸動梁快速下行，接近工件時改為慢速進行拉伸，拉伸工藝完成后，拉伸動梁可實現保壓延時、缷壓和快速回程，壓邊動梁相應也缷壓回程，然后頂出缸將工件頂出，完成一個工作周期。

200噸雙動薄板拉伸液壓機的特點：

1、拉伸力、壓邊力可調。

2、快速工進，慢速靠模功能，具有快速成型、節能、環保等特點。

3、200噸雙動薄板拉伸液壓機具有安全保護裝置，工作平穩，操作方便。

4、液壓控制采用插裝式基礎系統，動作可靠，使用壽命長，液壓沖擊小，減少了連接管路與泄漏點。

5、200噸四梁四柱液壓機采用PLC控制的電氣系統結構緊湊，工作靈敏、可靠，柔性好。

6、通過操作面板選擇，不僅可實現定程、定壓兩種成型工藝，而且可實現有墊、無墊、頂出三種工藝。

7、導向精度高，抗側向力強，適用于壓制精度要求高、不對稱產品。

8、計算機優化結構設計，四梁四柱式結構，簡單、經濟、實用。

9、活動工作臺由上向下運動，提高了產品加工精度及操作安全。

200噸薄板拉伸液壓機

200噸四梁四柱液壓機技術參數：

設備類型：四梁四柱液壓機

公稱壓力：2000KN

系統壓力：25Mpa

滑塊行程：600mm

最大凈空距：1100mm

臺面尺寸：1200*1000mm

電機功率：11KW

頂出力：50T

注：以上參數僅供參考，機器實際參數請以山東沃達重工史經理18963222388（微信同號）技術方案為準。

雙動薄板拉伸液壓機主要用于汽車、航空、航天等行業的大型薄板覆件的拉伸、彎曲成型，也可作大型拉伸模具的試壓、研配。本系列機器是生產拉伸件的理想設備。其工藝動作：快下、慢下、合模、保壓、增壓、泄壓、開模、取坯。可根據用戶需要配備下液壓墊、打料裝置移動工作臺、沖裁緩沖裝置、光柵安全保護裝置、人機界面等。
