500噸伺服四柱液壓機

500噸伺服四柱液壓機型號為YQ32-500T，壓力噸位為500噸，是一款高性能鍛壓設備，三梁四柱式結構，也稱500噸三梁四柱液壓機，機器采用伺服電機與油泵、伺服閥結合精密控制，靈敏度高，回應快速快。500噸四柱液壓機可應用于鍛造、沖壓、冷擠壓、矯直、彎曲、翻邊、薄板拉伸、粉末冶金、壓裝等壓制工藝和壓制成型工藝。

500噸三梁四柱液壓機結構組成：

500噸三梁四柱液壓機機身由上橫梁、油缸、滑塊、工作臺、立柱等組成，上橫梁，工作臺通過立柱和螺母構成封閉框架，機身采用優質鋼板焊接結構，二氧化碳?xì)怏w保護焊，焊后經回火處理充分消除焊接變形和應力，確保焊接件經久而不變形，機身剛性和精度保持性好?；瑝K沿立柱做上下運動，立柱導套材料采用銅基合金材料，以提高許用面壓力，減小摩擦力。液壓機系統都集中在油箱泵站上，包含電氣控制系統和液壓控制系統，液壓機動力系統放置于機器右端，電氣柜放置在機器右端，移動操作按鈕站放置在機器右前部。

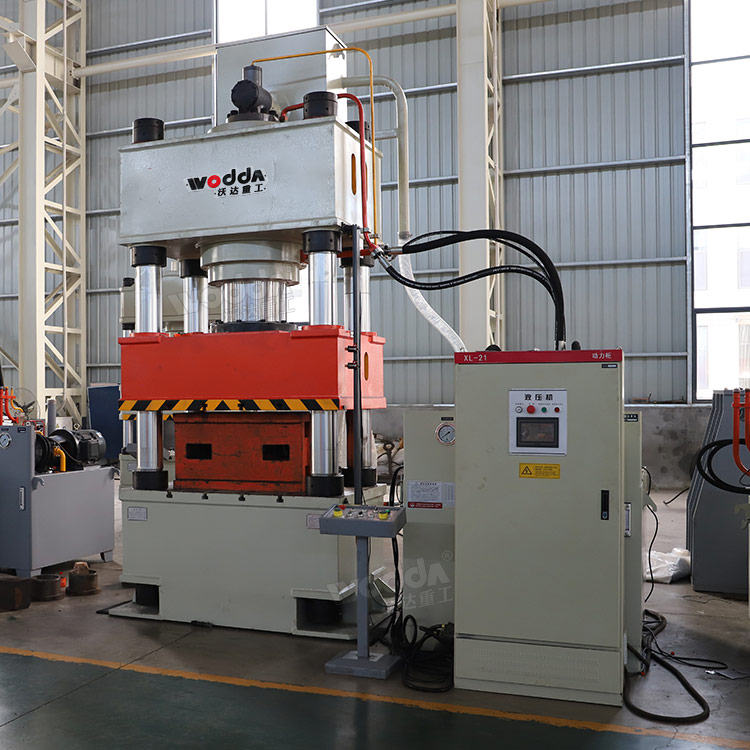

500噸伺服四柱液壓機

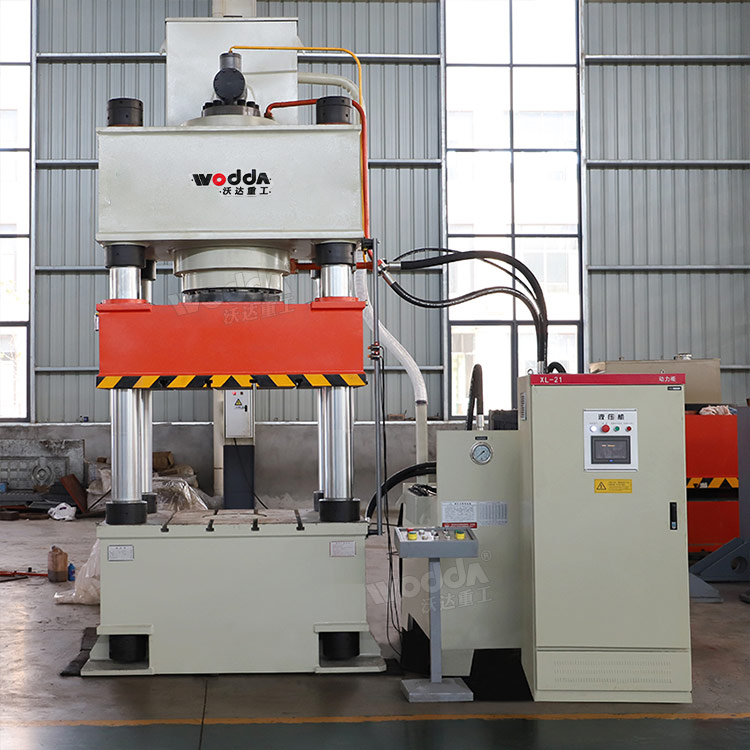

500噸三梁四柱液壓機

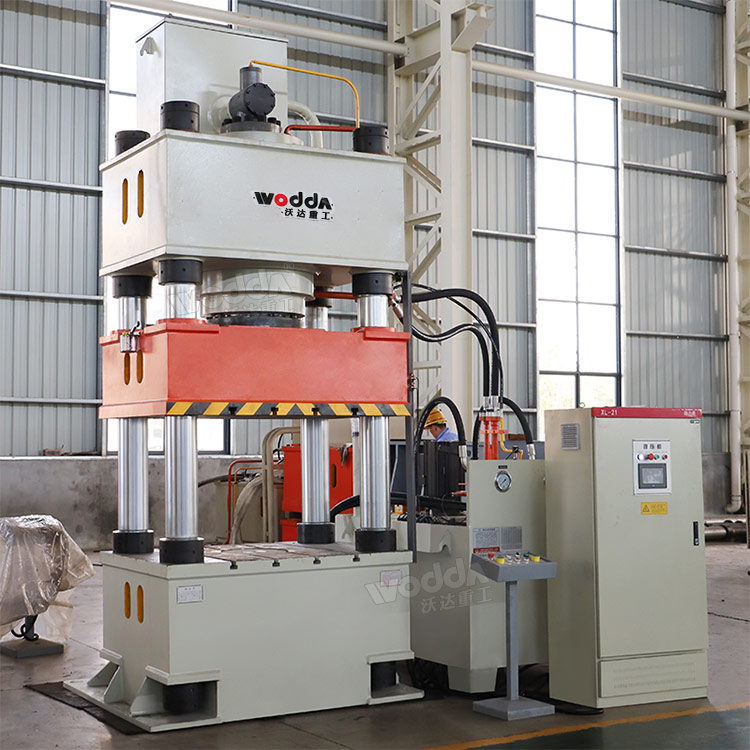

500噸伺服液壓機

500噸四柱液壓機也是一臺伺服液壓機，采用伺服電機驅動主傳動油泵，減少控制閥回路，對壓力機滑塊進行控制的一種節能環保型油壓機，具有響應速度快、負載大、功率大等優點。該機器結構設計經由有限元素分析，采用全鋼板焊接結構，經振動時效處理使機械變形量小，具有高剛性、高精度，壓力可調，行程可調。

500噸四柱液壓機技術參數：

設備型號：YQ32-500T

公稱壓力：5000KN

系統壓力：25Mpa

滑塊行程：500mm

開口高度：800mm

臺面尺寸：1000*1000mm

下行速度：100mm/s

工作速度：6-15mm/s

回程速度：80mm/s

伺服電機功率：18.5*2KW

注：以上參數僅供參考，機器實際參數請以山東沃達重工史經理18963222388（微信同號）技術方案為準。

適用領域：金屬材料的拉伸、彎曲、翻邊、冷擠、沖裁等工藝，還適用于校正、壓裝、粉末制品、磨料制品、壓制成型以及塑料制品，絕緣材料的壓制成型；

可選配件：沖裁緩沖裝置、移動工作臺、光幕安全保護裝置、油冷裝置、觸摸式工業顯示屏、打抖裝置、模具快速夾緊機械、進口PLC、換模用浮動導軌和滾動托架、上置式液壓系統、滑塊鎖緊機構等。
